漫反射型光電傳感器ML100-8-H-350-RT/103/115（背景抑制傳感器/漫反射光電開關/光電傳感器）
| 【產品功能描述】 | ||
漫反射型光電傳感器ML100系列有如下特點：外型小巧、集成了全金屬螺紋安裝孔。所有型號均配有一個可見的紅色發射LED。這一特點大大方便了光電開關的安裝和正確運行。由于擁有高亮度的LED指示燈，從各個方向均能輕易的觀察到光電開關的開關狀態。 | ||
| 【附件產品】 | ||
·OMH-ML100-09輔助安裝件 ·OMH-ML100-02輔助安裝件 ·OMH-ML100-04輔助安裝件 ·OMH-F10-ML100輔助安裝件 | ·OMH-ML100-01輔助安裝件 ·OMH-ML100-03輔助安裝件 ·OMH-ML100-05輔助安裝件 ·OMH-ML100-S1輔助安裝件 | |
漫反射型光電傳感器ML100-8-H-350-RT/103/115具有背景抑制功能的漫反射光電開關在外殼內包含發射器和接收器。發射器發出的光被檢測物體反射回接收器。接收器由近端接收器和遠端接收器組成。光電開關比較兩個接收器接收到的光強。當近端接收器接收到的光多于遠端接收器時，觸發開關功能。具有背景抑制功能的漫反射光電開關可以通過調節發射器和接收器的角度形成背景抑制區域，從而屏蔽不需要檢測的背景物體。光電開關的探測距離受目標顏色的影響很小。
產品·特點
——漫反射型光電傳感器ML100-8-H-350-RT/103/115產品特性——
●設計小巧、微型設計 ●使用方便、易于使用 ●光斑非常明亮、清晰可見 ●全金屬螺紋安裝孔 ●清晰可見的LED指示燈，表示上電狀態、開關狀態以及穩定狀態 ●對外界環境光不敏感 |
|
產品·規格參數
——漫反射型光電傳感器ML100-8-H-350-RT/103/115產品規格——
通用規格——
檢測距離：5...350mm
最小檢測范圍：5...30mm
最大檢測范圍：5...350mm
調整范圍：30...350mm
參考目標：標準白色平板，100mmx100mm
光源：LED
光源類型：調制可見紅光
偏振濾波片：無
黑/白差(6%/90%)：<18%當350mm
光點直徑：大約20mm相距350mm
發散角：大約4°
光學端面：向前直射
環境光限制：EN60947-5-2:2007+A1:2012
輸出——
開關類型：該傳感器的開關類型是可更改的。默認設置為：亮時接通
信號輸出：1路PNP輸出，短路保護，反極性保護，集電極開路
開關電壓：最大30VDC
開關電流：最大100mA，阻抗負載
電壓降：≤1,5VDC
開關頻率：500Hz
響應時間：1ms
電氣技術規格——
工作電壓：10...30VDC
紋波：最大10%
空載電流：<20mA
指示燈/操作方法——
工作指示燈：綠色LED：通電
功能指示燈：黃色LED：檢測到物體時亮起
控制元件：感應范圍調節器
控制元件：亮時接通/暗時接通轉換開關

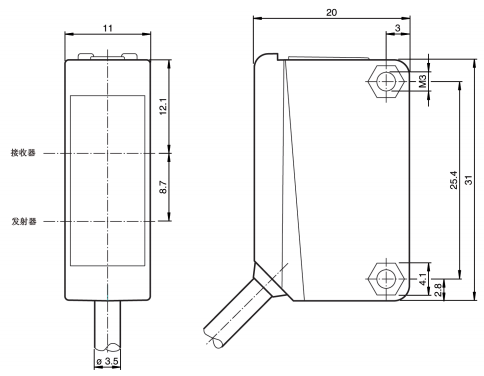

安裝說明：
PS:光電開關可通過安裝孔直接安裝或安裝支架進行安裝（但不包含在包裝中）?；姹仨殲槠矫?，以避免安裝過程中外殼的扭曲。我們建議，給螺栓和螺絲加安全墊圈，使光電開關不至于失調。
